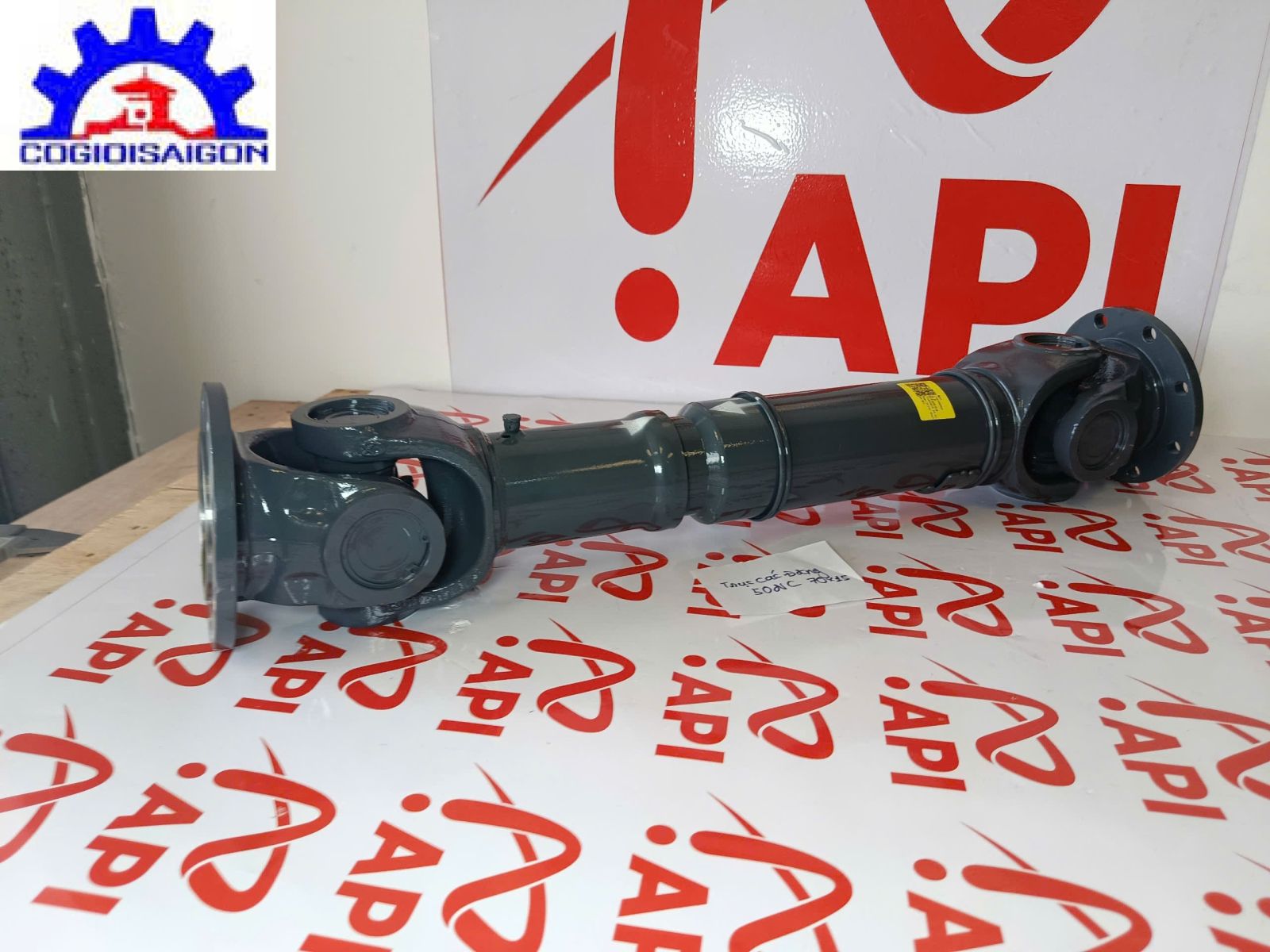

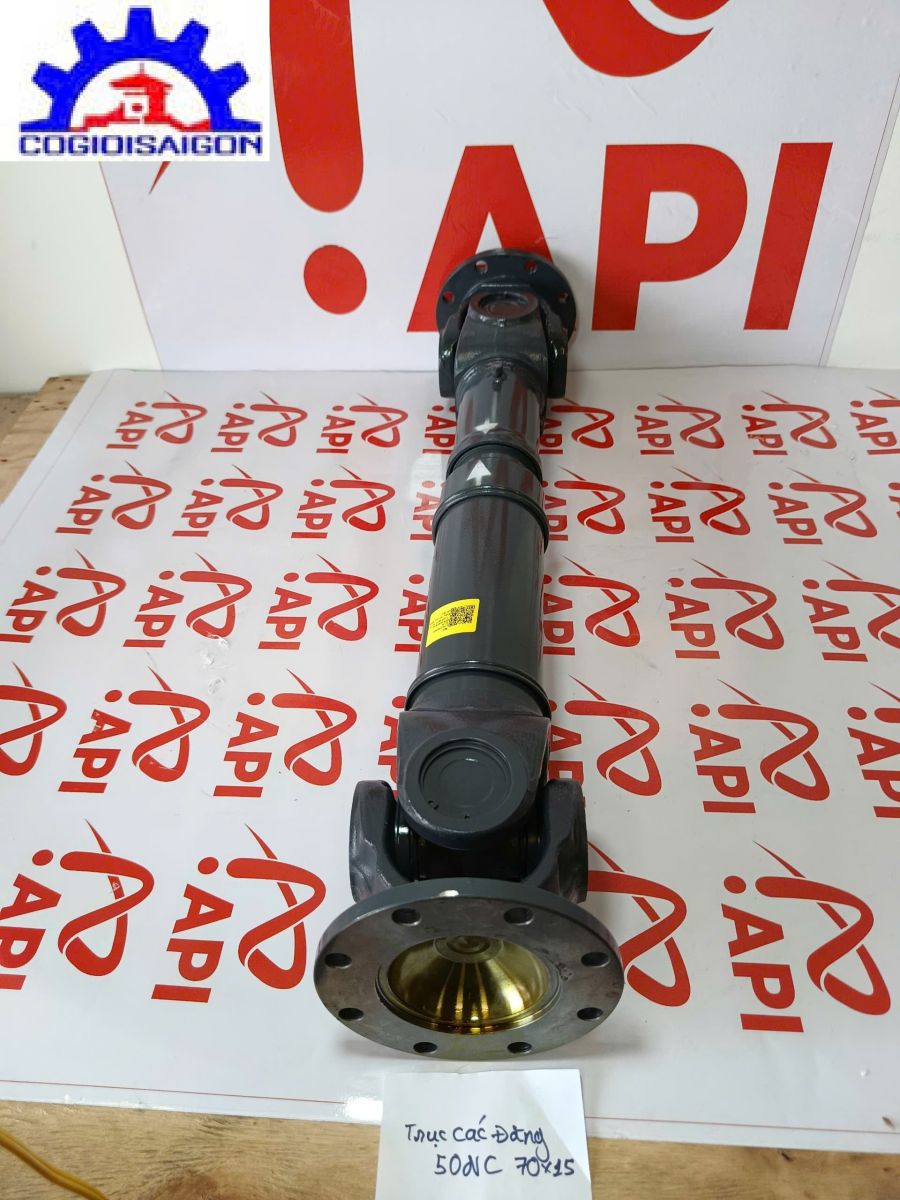

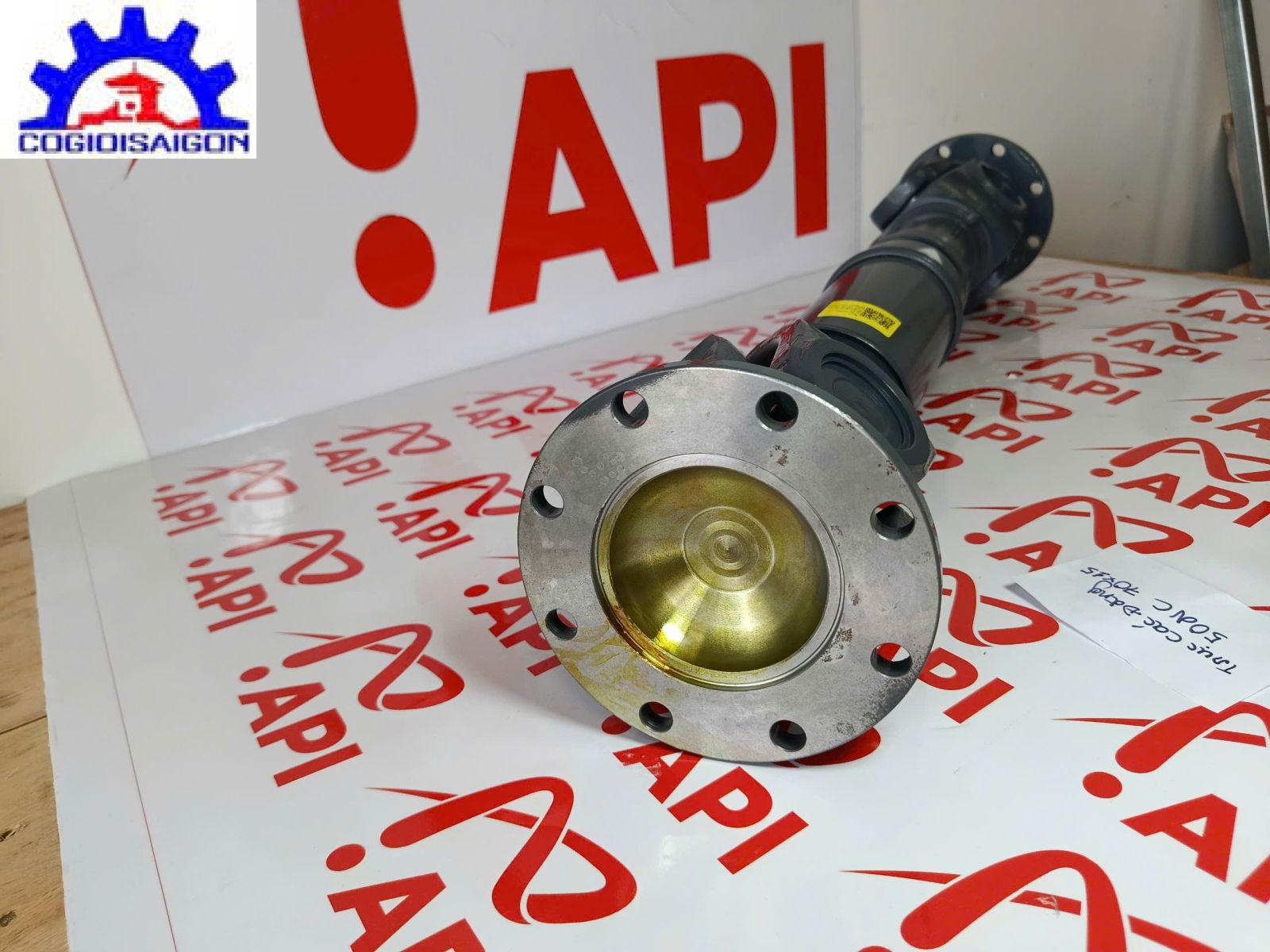

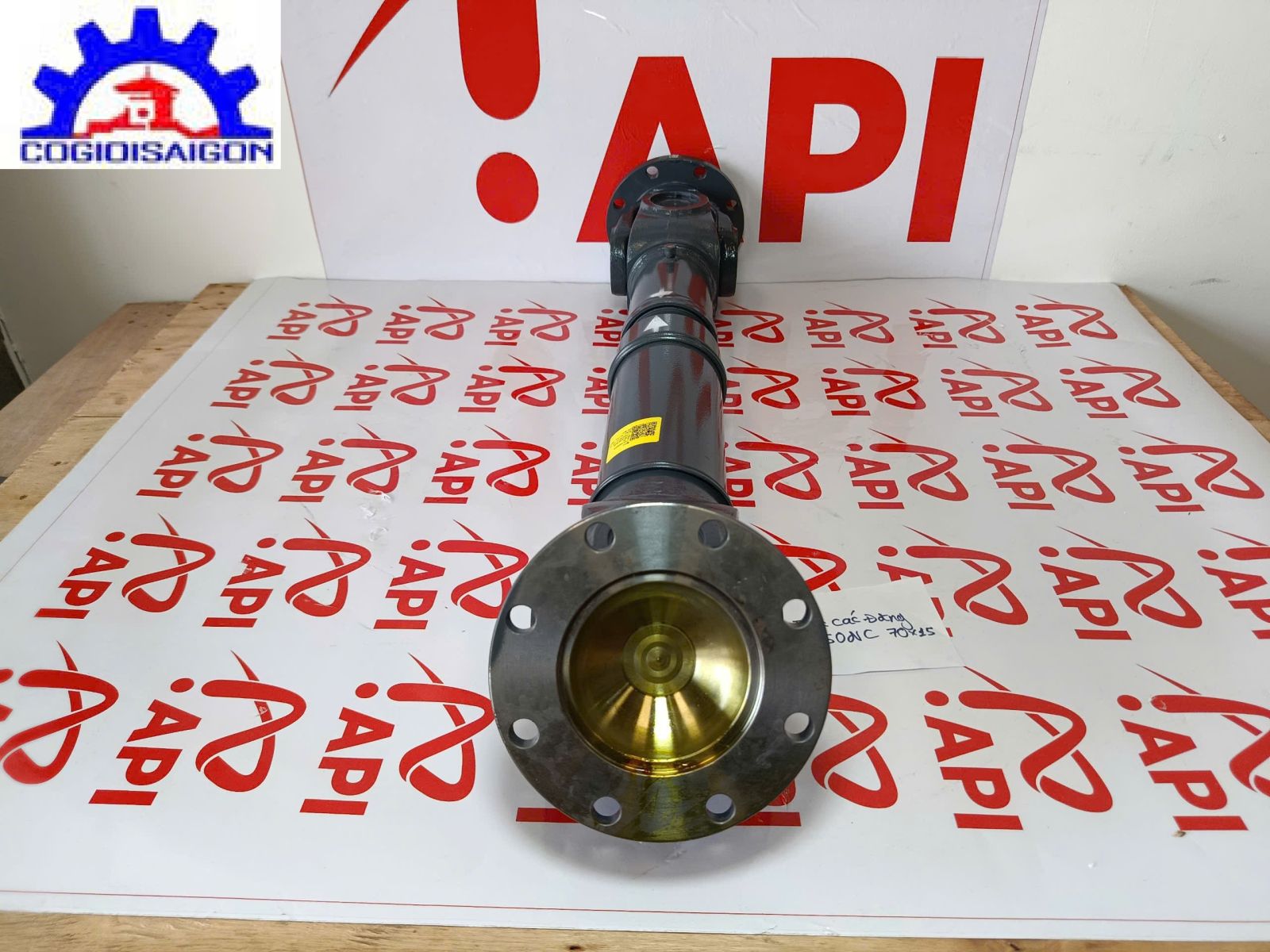

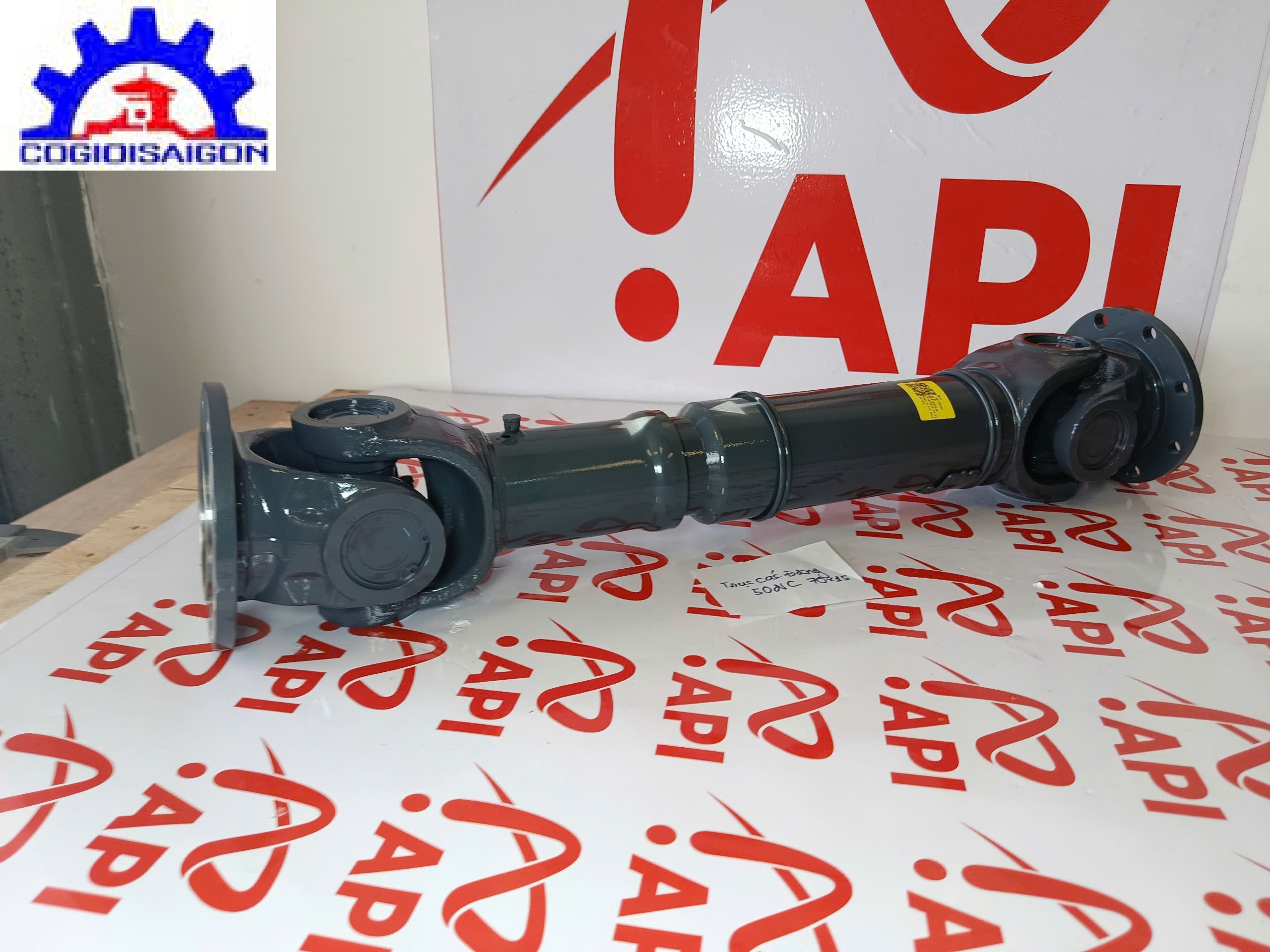

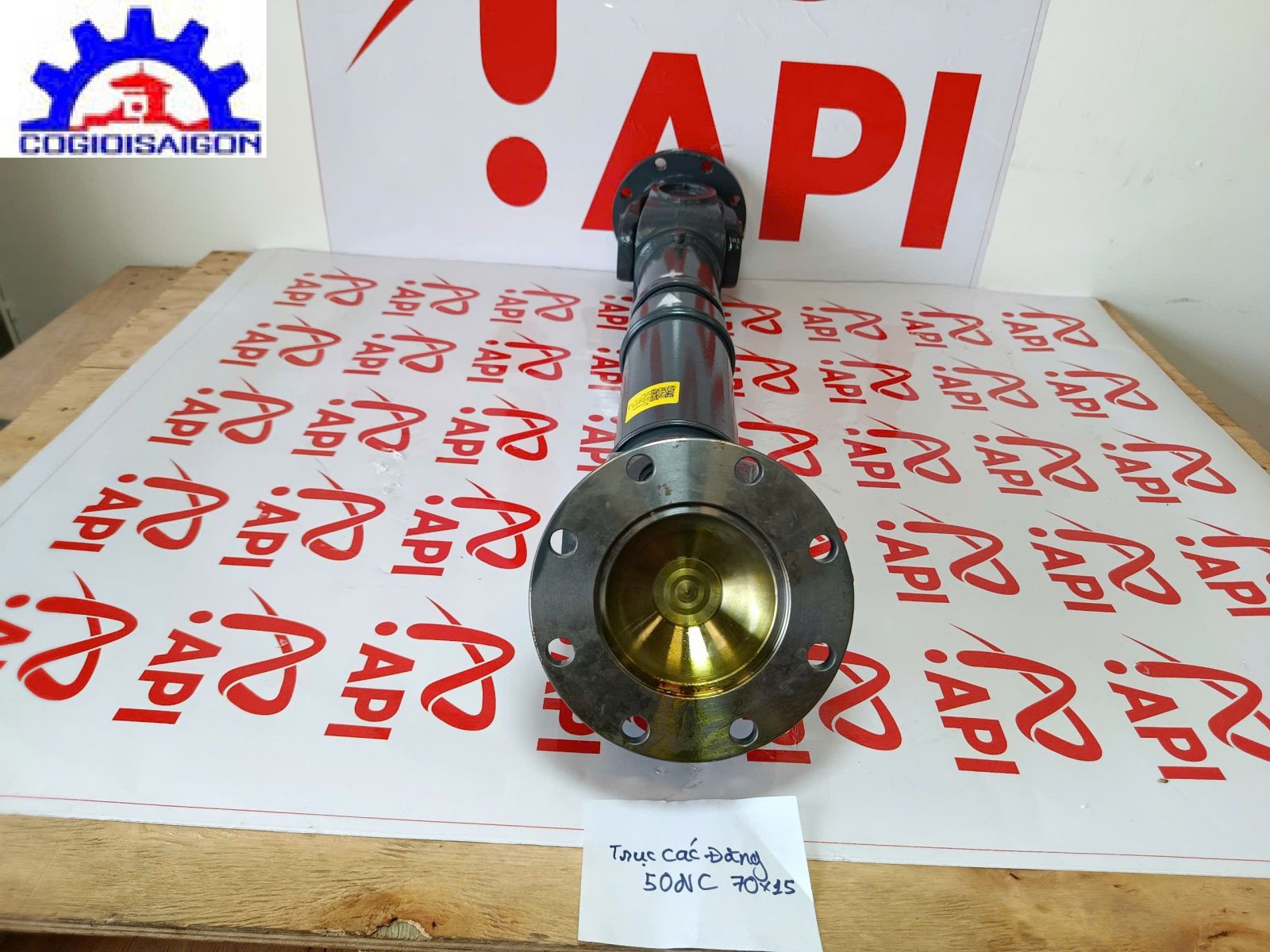

Trục các đăng bao gồm hai bộ phận chính là trục các đăng và khớp các đăng:

Trục các đăng có tác dụng truyền mô – men. Được nối với các chi tiết xung quanh bởi các khớp các đăng.

Khớp các đăng tác dụng truyền mô men vừa có tác dụng thay đổi phương truyền. Thường một bộ truyền động các đăng bao gồm ít nhất là hai trục các đăng kết hợp với một hoặc nhiều khớp các đăng.

Nguyên lý hoạt động Trục các đăng máy xúc lật:

Trục các đăng được thiết kế linh hoạt. Phù hợp trong các trường hợp truyền động mà khoảng cách thay đổi liên tục.

Trục các đăng truyền lực, mô -men giữa các cụm đặt cách xa như nhau: Giữa hộp số phụ đến cầu xe. Sử dụng trong những xe xúc lật có động cơ đặt phía trước dẫn động cầu sau. Giữa các cụm cách xa nhau có chuyển động đều cần phải có sự tham gia của trục các đăng.

Khái niệm trục các đăng:

Trục các đăng là bộ phận trong hệ thống lái của xe dùng để truyền mô-men xoắn từ hộp số tới cầu sau hoặc vi sai. Bộ phận trục này không chỉ sử dụng trên máy xúc lật mà còn được sử dụng trên thuyền và máy bay hay còn được gọi là trục Cardan hoặc trục truyền động.

Trục các đăng là một ống thép các bon rỗng nhẹ và đủ độ bền để chịu được lực xoắn và uốn. Hai đầu ống được hàng nạng khớp các đăng ở hai đầu. Thỉnh thoảng người ta dùng loại các đăng 2 đoạn, 3 đoạn nối với nhau bởi vòng bi đỡ trục các đăng, thiết kế như vậy để giảm rung động và tiếng ồn.

Vai trò của trục các đăng:

Chúng tôi đã đánh giá ở trên, trục chuyển động có vai trò quan trọng đối với quá trình vận hành của bất kỳ chiếc xe nào. Các bạn sẽ không thể di chuyển xe nếu không có bộ phận này truyền lực. Cụ thể công dụng của trục các đăng với xe xúc lật ngày nay đó là:

• Truyền lực: Trục các đăng sử dụng để truyền lực từ trục này sang trục khác mà góc độ giao nhau có thay đổi trong khi xe chuyển động. Trục sẽ liên kết  các trục có tâm không nằm trên cùng một đường trong quá trình xe chuyển động.
• Truyền momen xoắn: Thông qua việc kết nối các trục với nhau, trục chuyển động truyền momen xoắn và lực cho toàn bộ các bánh xe chuyển động.
• Hỗ trợ tháo lắp: Trục còn mang nhiệm vụ hỗ trợ cho việc tháo lắc diễn ra dễ dàng đối với bộ phận truyền lực này.

Cấu tạo chi tiết trục chuyển động:

Trục chuyển động có vai trò quan trọng đối với xe xúc lật, gồm nhiều chi tiết khá phức tạp. Tuy nhiên về cấu tạo của trục các đăng lại khá đơn giản với những bộ phận đó là:

Bộ phận trục chính

Trục các đăng là một ống thép rỗng làm từ cacbon, nó đủ khỏe để chống cong và xoắn. Chúng là ống liền có hai khớp nối ở hai đầu hình thành các khớp các đăng, tuy nhiên vì có sự rung động nhẹ ở dải tốc độ cao, nên ngày nay các nhà sản xuất đã sử dụng trục chính với 3 khớp nối.

Trục chính 3 khớp nối có chiều dài ngắn hơn, độ cong do không cân bằng ngắn hơn. Độ rung động ở dải tốc độ cao không nhiều bằng trục có 2 khớp nối. Ở giữa trục chính có một ổ đỡ được lắp qua mặt bích vào các rãnh then hoa ở đầu trục trung gian. Bản thân ổ đỡ giữa cũng có ống lót cao su che chắn và đỡ các trục các đăng, được lắp vào thân xe bằng một giá đỡ.

Yêu cầu về kỹ thuật đối cới trục các đăng là phải được làm bằng vật liệu cứng. Có khả năng chịu lực tốt. Vì phần lớn các trục các đăng có chiều dài tương đối lớn. Trong khi đó lại không được đỡ bởi giá đỡ. Nên đòi hỏi trục phải đủ độ cứng và bền. Để chịu được tác động trong động cơ của xe xúc lật. Bên cạnh đó yêu cầu về mặt vận tốc góc của trục vào và trục ra phải đồng nhất nhau thì mới đảm bảo được hoạt động của động cơ xe.
